Радиопейджер-автомат.

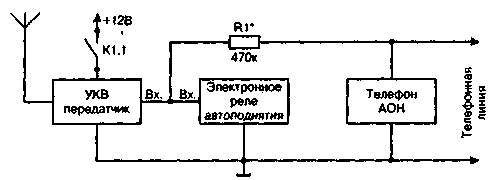

Радиопейджер предназначен для передачи сообщений по эфиру на УКВ приемнике позвонивших домой абонентах. Работает совместно с телефоном-автоответчиком (АОНом), рис. 1. При поступлении звонка на телефон срабатывает АОН и выдаёт голосовое сообщение о номере позвонившего абонента.
Рис. 1.

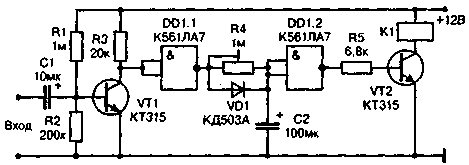

Одновременно срабатывает электронное реле автоподнятия (рис.2) и контактами исполнительного реле включает передатчик (рис.3). Сообщение о номере с АОНа передается по эфиру на УКВ приемник. Если Вы находитесь в автомобиле, то при необходимости можете подъехать до ближайшего телефона и позвонить.
Рис. 2.
Можно перевести телефон в режим автоответчика, тогда Вы услышите то, что хотел сообщить позвонивший абонент. Дальность действия составляет 10-20 км.

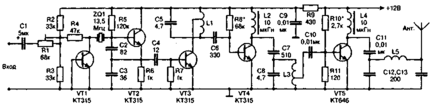

Задающий генератор стабилизирован кварцем ZQ1 на частоту 13,5 МГц (рис.3). Частотную модуляцию выполняет квазиварикап VT1. Контур L1C5 в нагрузке транзистора VT3, работающего в жестком режиме класса С, выделяет седьмую гармонику 94,5 МГц, которая усиливается последующими каскадами.
Рис. 3.
Детали. Катушки намотаны на каркасах диаметром 5 мм проводом ПЭЛ-0,6: L.1, L3, L5 - по 12 витков (отводы у L1, L3 от середины). Дроссели L2, L4 -стандартные 10 мкГн или самодельные 25 витков на оправке 2,5 мм проводом ПЭЛ-0,4.
Настройка. Время выдержки реле автоподнятия определяется ёмкостью С2 (рис.2) и составляет 30-60 с. Чувствительность срабатывания регулируется резистором R1 (рис.1). Для получения максимальной дальности необходимо собрать хорошую наружную антенну.
>>
|
